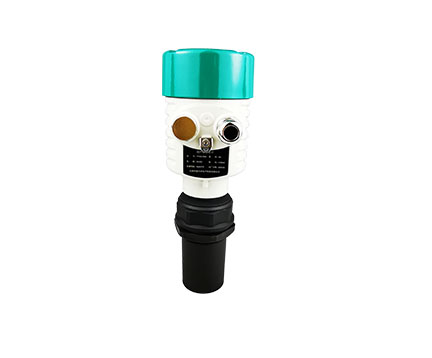

超聲波液位計是一種非接觸式的液位測量儀器，它通過發送和接收超聲波信號來測量液位高度。超聲波信號在液體中傳播的速度和衰減程度受到液位高度的影響，因此通過分析超聲波信號的傳播時間和幅度，可以計算出液位高度。超聲波液位計通常由以下幾個組成部分:超聲波發射器和接收器：它們位于液位計的頂部，用于發送和接收超聲波信號，轉換器：它將接收到的超聲波信號轉換為數字信號，并將其傳輸?shù)接?jì)算機或其他設備中。 超聲波液位計通過發送和接收超聲波信號來測量液位高度。超聲波液位計的工作原理可以簡單地概括為：發送超聲波信號-接收超聲波信號-計算液位高度。通過不斷循環這個過程，超聲波液位計可以實時測量液位高度，并在顯示器上顯示出來。超聲波液位計通常包含一個超聲波發射器和一個超聲波接收器。當超聲波發射器發出超聲波信號時，這些信號會通過超聲波傳播到液體中，并在此過程中被反射和散射。一部分超聲波信號會被接收器接收到，并被用來計算液位高度。超聲波信號在液體中的傳播速度受到液位高度的影響，因此超聲波液位計可以通過測量超聲波信號的傳播時間來計算出液位高度。
確定液位計的量程和型號，根據實際需求選擇合適的超聲波液位計。 安裝前需確保測量管內沒有雜物，如有需要清除干凈。 超聲波液位計的探頭應安裝在容器底部或附近，以避免測量誤差。 超聲波液位計的探頭應垂直安裝，以避免測量誤差。 安裝位置應盡量遠離容器內壁和底部，以避免超聲波的反射和折射。 安裝位置應盡量避開容器上方的管道和設備，以避免超聲波的干擾。 安裝完畢后，需要進行調試和校準。可以使用磁性校正器來校準超聲波液位計的零點和量程，以確保測量的準確性。 測量范圍 超聲波液位計的測量范圍是重要的選型因素。不同的超聲波液位計有不同的測量范圍，需要根據實際需求來選擇。 準度 準度也是超聲波液位計的重要選型因素。如果對液位測量的要求較高的話，可以選擇一些準度高的超聲波液位計。 頻率 不同頻率的超聲波液位計適用于不同的液體和液位高度。需要根據實際需求來選擇。 傳感器材料 超聲波液位計的傳感器材料對于產品的選擇也是至關重要的，不同的傳感器材料適用于不同的液體和工作環境，具體可根據實際需求來選擇。 安裝方式 超聲波液位計有多種安裝方式，不同的安裝方式分別適用于不同的應用場景與工況，所以要選擇與管道或容器安裝要求匹配的型號。 溫度補償 一般情況下，溫度是影響聲速的主要因素。可通過在超聲波液位計上安裝溫度傳感器實時測量溫度，并利用溫度與聲速的關系，換算出聲速值。 實時聲速補償 在探頭前端安裝一個擋板，與探頭形成一個距離固定的聲程區間，當探頭發射聲波時，該擋板將一部分聲波反射回探頭，探頭接收到反射波后，計算從發射到接收的時間，并計算出聲速。該方法是目前使用最精確的聲速修正方式。 |
